لوحة إعلانية ذكية باستخدام ESP8266

Mohammad Baher Karazeh
3 أغسطس, 2023

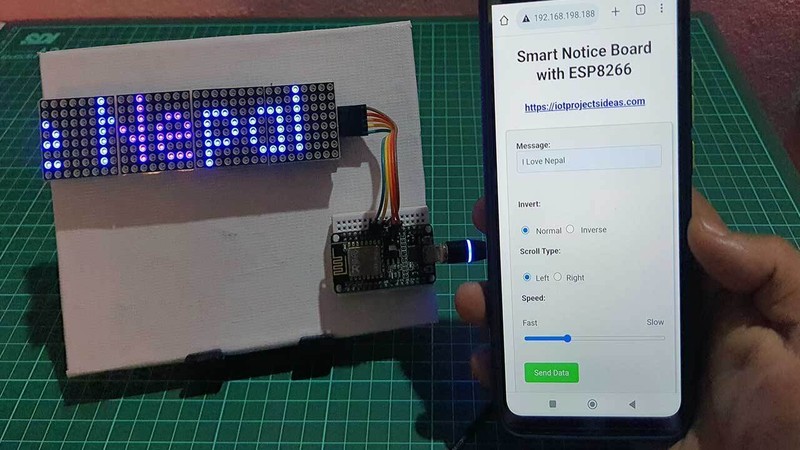

led matrix esp8266 cpver

فكرة المشروع

في هذا المشروع، سوف نتعلم كيفية إنشاء لوحة إعلانات ذكية باستخدام متحكم ESP8266 وشاشة Dot Matrix LED حيث سوف نستخدم وحدة ESP8266 للاتصال بالإنترنت وشاشة Dot Matrix LED لعرض الرسائل، ويعتبر هذا المشروع مناسب للمبتدئين ويمكن أن يقوم به أي شخص لديه معرفة بأساسيات الإلكترونيات والبرمجة.

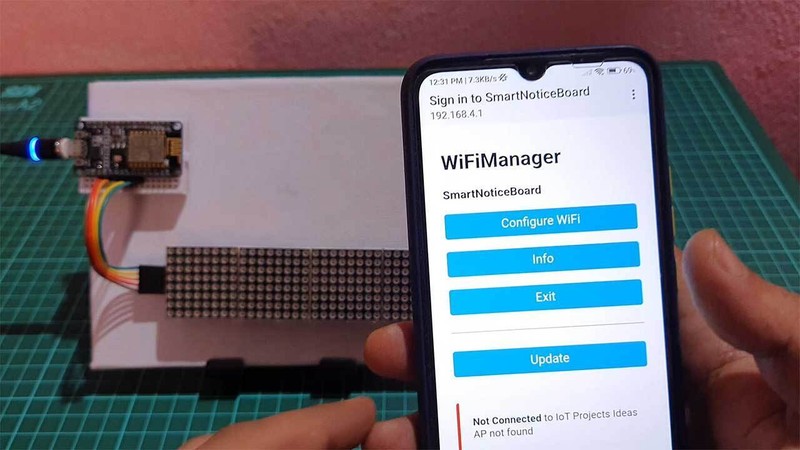

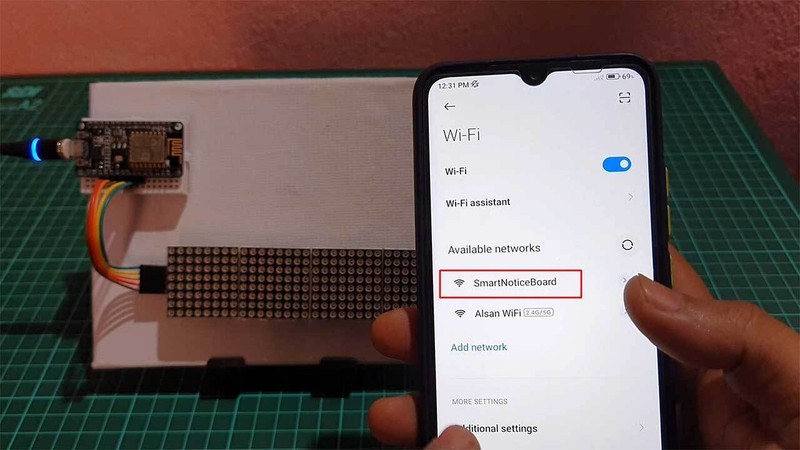

سوف نستخدم مكتبة WiFiManager لضبط إعدادات شبكة الواي فاي في شريحة ESP8266 والتي تسمح لها بالاتصال مع أي نقطة اتصال (Access Points) بدون استخدام كود ثابت ورفع كود جديد لكل نقطة اتصال.

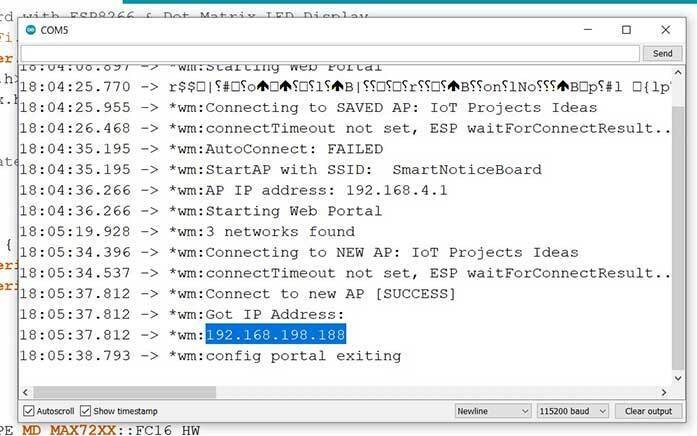

بعد تجهيز الواي فاي بنجاح سوف يتم عرض عنوان IP الخاص بشريحة ESP8266 على شاشة Dot Matrix LED والذي من خلاله سوف تستطيع الوصول لصفحة الويب الخاصة بالتحكم بالبيانات التي سوف يتم عرضها على الشاشة مثل اختيار الرسالة التي سوف يتم إظهارها على الشاشة، تأثيرات مختلفة لعرض الرسالة مثل إزاحة النص من اليمين الى اليسار، التحكم بسرعة الازاحة…

يمكن أن يساعد هذا المشروع في جعل إدارة المعلومات أكثر كفاءة وصديقة للبيئة ودقة على سبيل المثال يمكن للمؤسسات التخلص من الحاجة إلى الورق حيث يمكن عرض جميع المعلومات على شاشات Dot Matrix LED، أو يمكن أن يساعد في تنظيم الدور من خلال قطع تذاكر انتظار وعرض الرقم التالي على الشاشة، بالإضافة إلى ذلك يمكن التقليل من مخاطر الأخطاء حيث يمكن بسهولة تحديث المعلومات وتصحيحها إلكتروني.

العناصر المستخدمة

  1. شريحة NodeMCU ESP8266
  2. شاشة MAX7219 Dot Matrix LED Display
  3. لوحة توصيل Breadboard
  4. مصدر تغذية 5V 2A
  5. أسلاك توصيل Jumper Cables

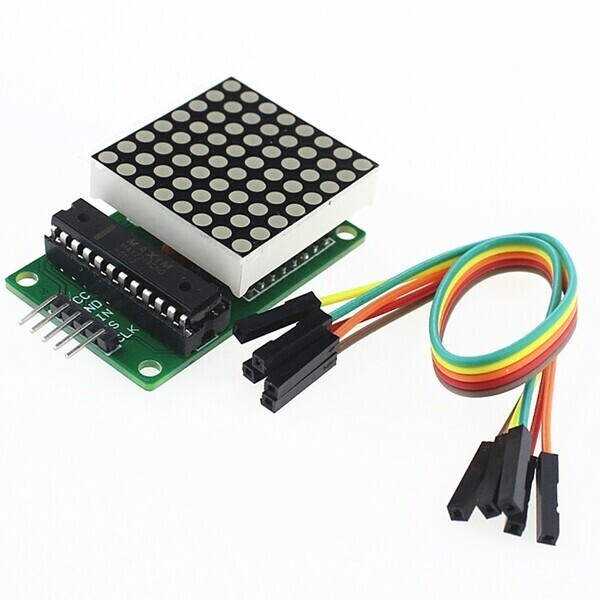

شاشة Dot Matrix LED

هي عبارة عن مصفوفة من الثنائيات الضوئية LED ويمكن أن تأتي بأنواع وأحجام مختلفة مثل مصفوفة أحادية اللون أو ثنائية اللون أو متعددة الألوان أو RGB LED، وتشمل الأبعاد 5 × 7 ، 8 × 8 ، 16 × 16 ، 8 × 32 ، 32 × 32 …الخ.

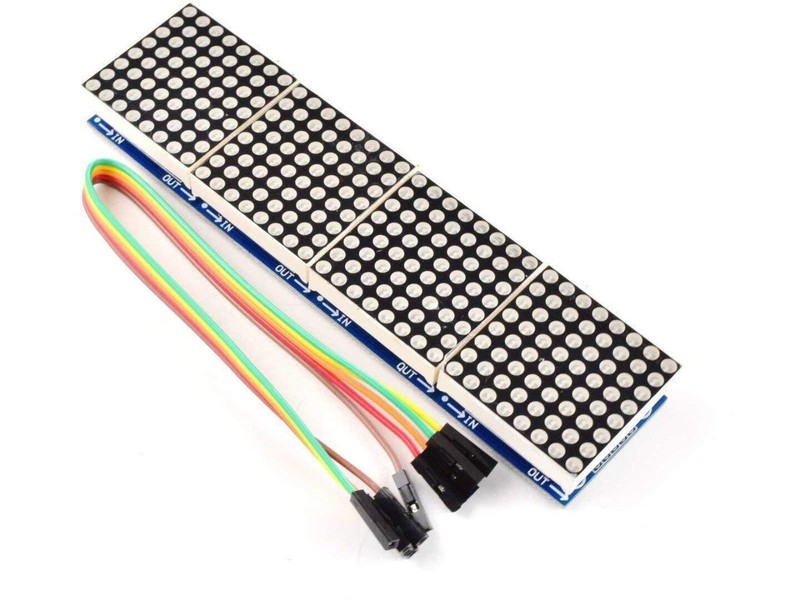

Dot Matrix LED
سوف نستخدم شاشة بأبعاد 8 × 32 والتي تتكون من أربعة وحدات 8 × 8 متصلة داخليا، وتحتوي كل وحدة على شريحة MAX7219 بنفس التوصيلات ونفس التغذية مما يسمح بجعل الوحدات قابلة للفصل.
Dot Matrix LED 8 * 32

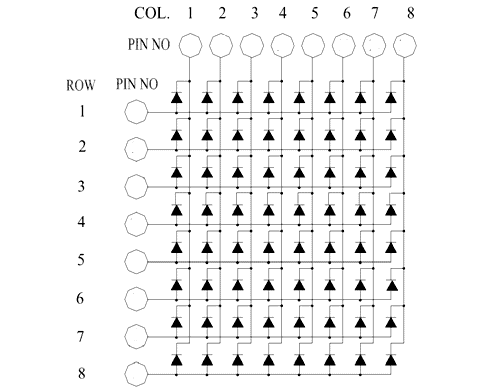

أقطاب مصفوفة LED 8 × 8

تحتوي مصفوفة 8 × 8 LED على 8 أقطاب موجبة و 8 أقطاب سالبة ، حيث الأقطاب السالبة تمثل الأعمدة والأقطاب الموجبة تمثل الصفوف، ولكن لتقليل عدد الاقطاب والتوصيلات تستخدم هذه الوحدات modules شريحة MAX7219 لقيادة الثنائيات الضوئية LED، حيث يكون إرسال البيانات بشكل تسلسلي من المتحكم الى الشريحة وتقوم هي بتحويلها الى شكل تفرعي (صفوف وأعمدة).
Dot Matrix LED Pin Configuration

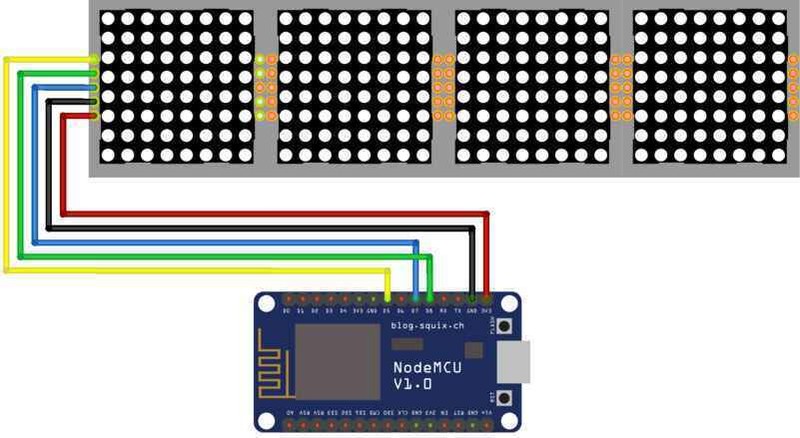

مخطط التوصيل

مخطط التوصيل لهذا المشروع سهل وبسيط جدا، قم بتوصيل قطب data من الشاشة مع القطب D7، والقطب clk مع القطب D5، والقطب cs مع القطب D8، والقطب GND مع GND، والقطب Vcc مع 3.3V والخطط التالي يوضح طريقة التوصيل:
## Smart Notice Board with ESP8266 & Dot Matrix LED Display

ملاحظة: يستحسن استخدام مصدر تغذية 5V 2A لان استهلاك الشاشة يمكن أن يكون عالي ولا تستطيع شريحة ESP8266 توفير التيار اللازم لها.

الكود البرمجي

الان لننتقل الى الكود وسوف نستخدم برنامج Arduino IDE لكتابة الكود ولكن نحتاج لإضافة اللوحات الخاصة ب ESP8266 وتنزيل المكاتب البرمجية، ولتنزيل المكاتب من القائمة العلوية نذهب الى:
Sketch > Include Library > Manage Libraries…
وننتظر قليلا حتى يتم تحديث قائمة المكتبات المثبتة وبعدها نبحث عن المكاتب ونضغط على خيار التنزيل أو يمكن تحميل المكتبات من الراوبط ومن ثم إضافتها الى البرنامج من القائمة العلوية نذهب الى:
Sketch > Include Library > add ZIP library…

أسماء المكاتب:

ESP8266WiFi.h Library
WiFiManager.h Library
MD_Parola.h Library
MD_MAX72xx.h Library

ولإضافة اللوحات الخاصة بشريحة ESP8266 BOARD اتبع شرح الخطوات من هنا

وبعد تنزيل المكتبات وإضافة اللوحات قم بتوصيل الشريحة مع الكومبيوتر من خلال وصلة micro USB وقم بإختيار اللوحة والمنفذ المناسب من القائمة العلوية ومن ثم tool وبعدها قم برفع الكود التالي

// Smart Notice Board with ESP8266 & Dot Matrix LED Display
#include <ESP8266WiFi.h>
#include <WiFiManager.h>
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

// Turn on debug statements to the serial output
#define  DEBUG  0

#if  DEBUG
#define PRINT(s, x) { Serial.print(F(s)); Serial.print(x); }
#define PRINTS(x) Serial.print(F(x))
#define PRINTX(x) Serial.println(x, HEX)
#else
#define PRINT(s, x)
#define PRINTS(x)
#define PRINTX(x)
#endif

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4
#define CS_PIN    15 // or SS

// HARDWARE SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

// WiFi Server object and parameters
WiFiServer server(80);

// Scrolling parameters
uint8_t frameDelay = 25;  // default frame delay value
textEffect_t  scrollEffect = PA_SCROLL_LEFT;

// Global message buffers shared by Wifi and Scrolling functions
#define BUF_SIZE  512
char curMessage[BUF_SIZE];
char newMessage[BUF_SIZE];
bool newMessageAvailable = false;

const char WebResponse[] = "HTTP/1.1 200 OK\nContent-Type: text/html\n\n";

const char WebPage[] =
  "<!DOCTYPE html>\n"
  "<html>\n"
  "<head>\n"
  "<meta name='viewport' content='width=device-width, initial-scale=1'>\n"
  "<title>Smart Notice Board</title>\n"
  "<script>\n"
  "strLine = '';\n"
  "\n"
  "function SendData() {\n"
  "  nocache = '/&nocache=' + Math.random() * 1000000;\n"
  "  var request = new XMLHttpRequest();\n"
  "  strLine = '&MSG=' + document.getElementById('data_form').Message.value;\n"
  "  strLine = strLine + '/&SD=' + document.getElementById('data_form').ScrollType.value;\n"
  "  strLine = strLine + '/&I=' + document.getElementById('data_form').Invert.value;\n"
  "  strLine = strLine + '/&SP=' + document.getElementById('data_form').Speed.value;\n"
  "  request.open('GET', strLine + nocache, false);\n"
  "  request.send(null);\n"
  "}\n"
  "</script>\n"
  "<style>\n"
  "  body {\n"
  "    font-family: Arial, sans-serif;\n"
  "    margin: 10px;\n"
  "    padding: 10px;\n"
  "  }\n"
  "  \n"
  "  .container {\n"
  "    max-width: 600px;\n"
  "    margin: 0 auto;\n"
  "    text-align: center;\n"
  "  }\n"
  "  \n"
  "  p {\n"
  "    font-size: 30px;\n"
  "    margin-top: 10px;\n"
  "  }\n"
  "  \n"
  "  form {\n"
  "    margin-top: 10px;\n"
  "    display: inline-block;\n"
  "    text-align: left;\n"
  "    width: 60%;\n"
  "  }\n"
  "  \n"
  "  input[type='text'] {\n"
  "    padding: 10px;\n"
  "    font-size: 16px;\n"
  "    width: 100%;\n"
  "    margin-bottom: 20px;\n"
  "    box-sizing: border-box;\n"
  " }\n"

  "  label {\n"
  "    font-size: 16px;\n"
  "   margin-bottom: 10px;\n"
  "    display: block;\n"
  "  }\n"

  "  input[type='radio'] {\n"
  "    margin-right: 10px;\n"
  "  }\n"

  "  input[type='submit'] {\n"
  "    padding: 10px 20px;\n"
  "    font-size: 18px;\n"
  "    background-color: #3F51B5;\n"
  "    color: #fff;\n"
  "    border: 0;\n"
  "    margin-top: 5px;\n"
  "    cursor: pointer;\n"
  "  }\n"

  "  @media only screen and (max-width: 600px) {\n"
  "    form {\n"
  "      width: 100%;\n"
  "    }\n"
  "  }\n"
  "</style>\n"
  "</head>\n"
  "<body>\n"
  "  <div class='container'>\n"
  "    <p><b>Smart Notice Board with ESP8266</b></p>\n"
  "    <h3><b><a href='https://iotprojectsideas.com'>https://iotprojectsideas.com</a></b></h3>\n"
  "  <form id='data_form' name='frmText'>\n"
  " <label>Message:<br><input type='text' name='Message' maxlength='255'></label>\n"
  "  <br><br>\n"
  "  <label>Invert:</label><br>\n"
  "  <input type = 'radio' name = 'Invert' value = '0' checked> Normal \n"
  "  <input type = 'radio' name = 'Invert' value = '1'> Inverse \n"
  "  <br><br>\n"
  "  <label>Scroll Type:</label><br>\n"

  " <input type='radio' name='ScrollType' value='L' checked>Left \n"
  "<input type='radio' name='ScrollType' value='R'>Right \n"
  "<br><br>\n"

  "<label>Speed:</label><br>\n"
  "<div style='display: flex; justify-content: space-between;'>\n"
  "<span style='text-align: left;'>Fast</span>\n"
  "<span style='text-align: right;'>Slow</span>\n"
  "</div>\n"
  "<input type='range' name='Speed' min='10' max='200'>\n"
  "<br><br>\n"

  "<input type='submit' value='Send Data' onclick='SendData()'>\n"
  "</form>\n"
  "<style>\n"
  "body {\n"
  "  font-family: Arial, sans-serif;\n"
  "  text-align: center;\n"
  "}\n"

  "form {\n"
  "  display: inline-block;\n"
  "  text-align: left;\n"
  "  padding: 20px;\n"
  "  background-color: #f2f2f2;\n"
  "  border: 1px solid #ccc;\n"
  "  border-radius: 5px;\n"
  "  box-shadow: 2px 2px 5px #bbb;\n"
  "}\n"

  "label {\n"
  "  display: block;\n"
  "  margin-bottom: 10px;\n"
  "  font-weight: bold;\n"
  "}\n"

  "input[type='text'], input[type='range'] {\n"
  "  width: 100%;\n"
  "  padding: 10px;\n"
  "  margin-bottom: 2px;\n"
  "  box-sizing: border-box;\n"
  "  border: 1px solid #ccc;\n"
  "  border-radius: 5px;\n"
  "  font-size: 16px;\n"
  "}\n"

  "input[type='submit'] {\n"
  "  padding: 10px 20px;\n"
  "  background-color: #4CAF50;\n"
  "  color: white;\n"
  "  border: none;\n"
  "  border-radius: 5px;\n"
  "  font-size: 16px;\n"
  "  cursor: pointer;\n"
  "}\n"

  "input[type='submit']:hover {\n"
  " background-color: #3e8e41;\n"
  "}\n"

  "@media (max-width: 600px) {\n"
  "form {\n"
  "width: 90%;\n"
  "}\n"
  "}\n"
  "</style>\n"
  "</body>\n"
  "</html>\n";

const char *err2Str(wl_status_t code)
{
  switch (code)
  {
    case WL_IDLE_STATUS:    return ("IDLE");           break; // WiFi is in process of changing between statuses
    case WL_NO_SSID_AVAIL:  return ("NO_SSID_AVAIL");  break; // case configured SSID cannot be reached
    case WL_CONNECTED:      return ("CONNECTED");      break; // successful connection is established
    case WL_CONNECT_FAILED: return ("CONNECT_FAILED"); break; // password is incorrect
    case WL_DISCONNECTED:   return ("CONNECT_FAILED"); break; // module is not configured in station mode
    default: return ("??");
  }
}

uint8_t htoi(char c)
{
  c = toupper(c);
  if ((c >= '0') && (c <= '9')) return (c - '0');
  if ((c >= 'A') && (c <= 'F')) return (c - 'A' + 0xa);
  return (0);
}

void getData(char *szMesg, uint16_t len)
// Message may contain data for:
// New text (/&MSG=)
// Scroll direction (/&SD=)
// Invert (/&I=)
// Speed (/&SP=)
{
  char *pStart, *pEnd;      // pointer to start and end of text

  // check text message
  pStart = strstr(szMesg, "/&MSG=");
  if (pStart != NULL)
  {
    char *psz = newMessage;

    pStart += 6;  // skip to start of data
    pEnd = strstr(pStart, "/&");

    if (pEnd != NULL)
    {
      while (pStart != pEnd)
      {
        if ((*pStart == '%') && isxdigit(*(pStart + 1)))
        {
          // replace %xx hex code with the ASCII character
          char c = 0;
          pStart++;
          c += (htoi(*pStart++) << 4);
          c += htoi(*pStart++);
          *psz++ = c;
        }
        else
          *psz++ = *pStart++;
      }

      *psz = '\0'; // terminate the string
      newMessageAvailable = (strlen(newMessage) != 0);
      PRINT("\nNew Msg: ", newMessage);
    }
  }

  // check scroll direction
  pStart = strstr(szMesg, "/&SD=");
  if (pStart != NULL)
  {
    pStart += 5;  // skip to start of data

    PRINT("\nScroll direction: ", *pStart);
    scrollEffect = (*pStart == 'R' ? PA_SCROLL_RIGHT : PA_SCROLL_LEFT);
    P.setTextEffect(scrollEffect, scrollEffect);
    P.displayReset();
  }

  // check invert
  pStart = strstr(szMesg, "/&I=");
  if (pStart != NULL)
  {
    pStart += 4;  // skip to start of data

    PRINT("\nInvert mode: ", *pStart);
    P.setInvert(*pStart == '1');
  }

  // check speed
  pStart = strstr(szMesg, "/&SP=");
  if (pStart != NULL)
  {
    pStart += 5;  // skip to start of data

    int16_t speed = atoi(pStart);
    PRINT("\nSpeed: ", P.getSpeed());
    P.setSpeed(speed);
    frameDelay = speed;
  }
}

void handleWiFi(void)
{
  static enum { S_IDLE, S_WAIT_CONN, S_READ, S_EXTRACT, S_RESPONSE, S_DISCONN } state = S_IDLE;
  static char szBuf[1024];
  static uint16_t idxBuf = 0;
  static WiFiClient client;
  static uint32_t timeStart;

  switch (state)
  {
    case S_IDLE:   // initialise
      PRINTS("\nS_IDLE");
      idxBuf = 0;
      state = S_WAIT_CONN;
      break;

    case S_WAIT_CONN:   // waiting for connection
      {
        client = server.available();
        if (!client) break;
        if (!client.connected()) break;

#if DEBUG
        char szTxt[20];
        sprintf(szTxt, "%03d:%03d:%03d:%03d", client.remoteIP()[0], client.remoteIP()[1], client.remoteIP()[2], client.remoteIP()[3]);
        PRINT("\nNew client @ ", szTxt);
#endif

        timeStart = millis();
        state = S_READ;
      }
      break;

    case S_READ: // get the first line of data
      PRINTS("\nS_READ ");

      while (client.available())
      {
        char c = client.read();

        if ((c == '\r') || (c == '\n'))
        {
          szBuf[idxBuf] = '\0';
          client.flush();
          PRINT("\nRecv: ", szBuf);
          state = S_EXTRACT;
        }
        else
          szBuf[idxBuf++] = (char)c;
      }
      if (millis() - timeStart > 1000)
      {
        PRINTS("\nWait timeout");
        state = S_DISCONN;
      }
      break;

    case S_EXTRACT: // extract data
      PRINTS("\nS_EXTRACT");
      // Extract the string from the message if there is one
      getData(szBuf, BUF_SIZE);
      state = S_RESPONSE;
      break;

    case S_RESPONSE: // send the response to the client
      PRINTS("\nS_RESPONSE");
      // Return the response to the client (web page)
      client.print(WebResponse);
      client.print(WebPage);
      state = S_DISCONN;
      break;

    case S_DISCONN: // disconnect client
      PRINTS("\nS_DISCONN");
      client.flush();
      client.stop();
      state = S_IDLE;
      break;

    default:  state = S_IDLE;
  }
}

void setup()
{
  Serial.begin(115200);
  PRINTS("\n[MD_Parola WiFi Message Display]\nType a message for the scrolling display from your internet browser");

  P.begin();
  P.setIntensity(0);
  P.displayClear();
  P.displaySuspend(false);

  P.displayScroll(curMessage, PA_LEFT, scrollEffect, frameDelay);

  curMessage[0] = newMessage[0] = '\0';

  WiFiManager wifiManager;
  wifiManager.autoConnect("SmartNoticeBoard");

  // Connect to and initialise WiFi network
  PRINT("\nConnecting to ", ssid);

  while (WiFi.status() != WL_CONNECTED)
  {
    PRINT("\n", err2Str(WiFi.status()));
    delay(500);
  }
  PRINTS("\nWiFi connected");

  // Start the server
  server.begin();
  PRINTS("\nServer started");

  // Set up first message as the IP address
  sprintf(curMessage, "%03d:%03d:%03d:%03d", WiFi.localIP()[0], WiFi.localIP()[1], WiFi.localIP()[2], WiFi.localIP()[3]);
  PRINT("\nAssigned IP ", curMessage);
}

void loop()
{
  handleWiFi();

  if (P.displayAnimate())
  {
    if (newMessageAvailable)
    {
      strcpy(curMessage, newMessage);
      newMessageAvailable = false;
    }
    P.displayReset();
  }
}

شرح الكود

تمت كتابة الكود البرمجي باستخدام لغة ++C وباستخدام مكتبات مختلفة للتحكم في شريحة ESP8266 وشاشة dot matrix LED، في الجزء الأول من الكود قمنا بتضمين هذه المكاتب

#include <ESP8266WiFi.h>
#include <WiFiManager.h>
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

بعدها بدأنا بتجهيز التعليمات الخاصة بعمل debug والتي يتم تشغيلها من خلال التعليمة

#define DEBUG 0

وفي حالة كانت التعليمات الخاصة بال debug غير مطلوبة يتم إيقافها من خلال

#if DEBUG statement

// Turn on debug statements to the serial output
#define  DEBUG  0

#if  DEBUG
#define PRINT(s, x) { Serial.print(F(s)); Serial.print(x); }
#define PRINTS(x) Serial.print(F(x))
#define PRINTX(x) Serial.println(x, HEX)
#else
#define PRINT(s, x)
#define PRINTS(x)
#define PRINTX(x)
#endif

بعد ذلك يقوم الكود بتجهيز شاشة dot matrix LED تحديد نوع الشريحة المستخدمة فيها وعدد الوحدات ورقم القطب الخاص بالقطب cs

#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4
#define CS_PIN    15 // or SS

// HARDWARE SPI
MD_Parola P = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

ومن ثم يقوم الكود بضبط شريحة WIFI من خلال مكتبة WiFiManager وعمل خادم جديد على port 80، ويتم تعريف المصفوفات curMessage و newMessage لتخزين الرسالة الحالية والرسالة الجديدة، ويستخدم العلم newMessageAvailable لمعرفة إذا كانت هناك رسالة جديدة متاحة للعرض أو لا.

// WiFi Server object and parameters
WiFiServer server(80);

// Scrolling parameters
uint8_t frameDelay = 25;  // default frame delay value
textEffect_t  scrollEffect = PA_SCROLL_LEFT;

// Global message buffers shared by Wifi and Scrolling functions
#define BUF_SIZE  512
char curMessage[BUF_SIZE];
char newMessage[BUF_SIZE];
bool newMessageAvailable = false;

الكود الذي يليه هو خاص بإنشاء صفحة ويب يستطيع المستخدم من خلالها إضافة وإرسال الرسائل والتحكم فيها ليتم عرضها على الشاشة

const char WebResponse[] = "HTTP/1.1 200 OK\nContent-Type: text/html\n\n";

const char WebPage[] =
  "<!DOCTYPE html>\n"
  "<html>\n"
  "<head>\n"
  "<meta name='viewport' content='width=device-width, initial-scale=1'>\n"
  "<title>Smart Notice Board</title>\n"
  "<script>\n"
  "strLine = '';\n"
  "\n"
  "function SendData() {\n"
  "  nocache = '/&nocache=' + Math.random() * 1000000;\n"
  "  var request = new XMLHttpRequest();\n"
  "  strLine = '&MSG=' + document.getElementById('data_form').Message.value;\n"
  "  strLine = strLine + '/&SD=' + document.getElementById('data_form').ScrollType.value;\n"
  "  strLine = strLine + '/&I=' + document.getElementById('data_form').Invert.value;\n"
  "  strLine = strLine + '/&SP=' + document.getElementById('data_form').Speed.value;\n"
  "  request.open('GET', strLine + nocache, false);\n"
  "  request.send(null);\n"
  "}\n"
  "</script>\n"
  "<style>\n"
  "  body {\n"
  "    font-family: Arial, sans-serif;\n"
  "    margin: 10px;\n"
  "    padding: 10px;\n"
  "  }\n"
  "  \n"
  "  .container {\n"
  "    max-width: 600px;\n"
  "    margin: 0 auto;\n"
  "    text-align: center;\n"
  "  }\n"
  "  \n"
  "  p {\n"
  "    font-size: 30px;\n"
  "    margin-top: 10px;\n"
  "  }\n"
  "  \n"
  "  form {\n"
  "    margin-top: 10px;\n"
  "    display: inline-block;\n"
  "    text-align: left;\n"
  "    width: 60%;\n"
  "  }\n"
  "  \n"
  "  input[type='text'] {\n"
  "    padding: 10px;\n"
  "    font-size: 16px;\n"
  "    width: 100%;\n"
  "    margin-bottom: 20px;\n"
  "    box-sizing: border-box;\n"
  " }\n"

  "  label {\n"
  "    font-size: 16px;\n"
  "   margin-bottom: 10px;\n"
  "    display: block;\n"
  "  }\n"

  "  input[type='radio'] {\n"
  "    margin-right: 10px;\n"
  "  }\n"

  "  input[type='submit'] {\n"
  "    padding: 10px 20px;\n"
  "    font-size: 18px;\n"
  "    background-color: #3F51B5;\n"
  "    color: #fff;\n"
  "    border: 0;\n"
  "    margin-top: 5px;\n"
  "    cursor: pointer;\n"
  "  }\n"

  "  @media only screen and (max-width: 600px) {\n"
  "    form {\n"
  "      width: 100%;\n"
  "    }\n"
  "  }\n"
  "</style>\n"
  "</head>\n"
  "<body>\n"
  "  <div class='container'>\n"
  "    <p><b>Smart Notice Board with ESP8266</b></p>\n"
  "    <h3><b><a href='https://iotprojectsideas.com'>https://iotprojectsideas.com</a></b></h3>\n"
  "  <form id='data_form' name='frmText'>\n"
  " <label>Message:<br><input type='text' name='Message' maxlength='255'></label>\n"
  "  <br><br>\n"
  "  <label>Invert:</label><br>\n"
  "  <input type = 'radio' name = 'Invert' value = '0' checked> Normal \n"
  "  <input type = 'radio' name = 'Invert' value = '1'> Inverse \n"
  "  <br><br>\n"
  "  <label>Scroll Type:</label><br>\n"

  " <input type='radio' name='ScrollType' value='L' checked>Left \n"
  "<input type='radio' name='ScrollType' value='R'>Right \n"
  "<br><br>\n"

  "<label>Speed:</label><br>\n"
  "<div style='display: flex; justify-content: space-between;'>\n"
  "<span style='text-align: left;'>Fast</span>\n"
  "<span style='text-align: right;'>Slow</span>\n"
  "</div>\n"
  "<input type='range' name='Speed' min='10' max='200'>\n"
  "<br><br>\n"

  "<input type='submit' value='Send Data' onclick='SendData()'>\n"
  "</form>\n"
  "<style>\n"
  "body {\n"
  "  font-family: Arial, sans-serif;\n"
  "  text-align: center;\n"
  "}\n"

  "form {\n"
  "  display: inline-block;\n"
  "  text-align: left;\n"
  "  padding: 20px;\n"
  "  background-color: #f2f2f2;\n"
  "  border: 1px solid #ccc;\n"
  "  border-radius: 5px;\n"
  "  box-shadow: 2px 2px 5px #bbb;\n"
  "}\n"

  "label {\n"
  "  display: block;\n"
  "  margin-bottom: 10px;\n"
  "  font-weight: bold;\n"
  "}\n"

  "input[type='text'], input[type='range'] {\n"
  "  width: 100%;\n"
  "  padding: 10px;\n"
  "  margin-bottom: 2px;\n"
  "  box-sizing: border-box;\n"
  "  border: 1px solid #ccc;\n"
  "  border-radius: 5px;\n"
  "  font-size: 16px;\n"
  "}\n"

  "input[type='submit'] {\n"
  "  padding: 10px 20px;\n"
  "  background-color: #4CAF50;\n"
  "  color: white;\n"
  "  border: none;\n"
  "  border-radius: 5px;\n"
  "  font-size: 16px;\n"
  "  cursor: pointer;\n"
  "}\n"

  "input[type='submit']:hover {\n"
  " background-color: #3e8e41;\n"
  "}\n"

  "@media (max-width: 600px) {\n"
  "form {\n"
  "width: 90%;\n"
  "}\n"
  "}\n"
  "</style>\n"
  "</body>\n"
  "</html>\n";

التابع ()SendData يستخدم لإرسال البيانات الى شاشة العرض

  "<script>\n"
  "strLine = '';\n"
  "\n"
  "function SendData() {\n"
  "  nocache = '/&nocache=' + Math.random() * 1000000;\n"
  "  var request = new XMLHttpRequest();\n"
  "  strLine = '&MSG=' + document.getElementById('data_form').Message.value;\n"
  "  strLine = strLine + '/&SD=' + document.getElementById('data_form').ScrollType.value;\n"
  "  strLine = strLine + '/&I=' + document.getElementById('data_form').Invert.value;\n"
  "  strLine = strLine + '/&SP=' + document.getElementById('data_form').Speed.value;\n"
  "  request.open('GET', strLine + nocache, false);\n"
  "  request.send(null);\n"
  "}\n"
  "</script>\n"

أخيرا داخل التابع الرئيس ()setup يتم تهيئة شاشة dot matrix LED ،WiFi manager وشريحة ESP8266.
ويقوم بطباعة عنوان IP على الشاشة بعد نجاح الاتصال.

void setup()
{
  Serial.begin(115200);
  PRINTS("\n[MD_Parola WiFi Message Display]\nType a message for the scrolling display from your internet browser");

  P.begin();
  P.setIntensity(0);
  P.displayClear();
  P.displaySuspend(false);

  P.displayScroll(curMessage, PA_LEFT, scrollEffect, frameDelay);

  curMessage[0] = newMessage[0] = '\0';

  WiFiManager wifiManager;
  wifiManager.autoConnect("SmartNoticeBoard");

  // Connect to and initialise WiFi network
  PRINT("\nConnecting to ", ssid);

  while (WiFi.status() != WL_CONNECTED)
  {
    PRINT("\n", err2Str(WiFi.status()));
    delay(500);
  }
  PRINTS("\nWiFi connected");

  // Start the server
  server.begin();
  PRINTS("\nServer started");

  // Set up first message as the IP address
  sprintf(curMessage, "%03d:%03d:%03d:%03d", WiFi.localIP()[0], WiFi.localIP()[1], WiFi.localIP()[2], WiFi.localIP()[3]);
  PRINT("\nAssigned IP ", curMessage);
}

والتابع ()loop للتحقق باستمرار من وجود رسائل جديدة وتحديث العرض كما هو مطلوب.

void loop()
{
  handleWiFi();

  if (P.displayAnimate())
  {
    if (newMessageAvailable)
    {
      strcpy(curMessage, newMessage);
      newMessageAvailable = false;
    }
    P.displayReset();
  }
}

تجربة المشروع

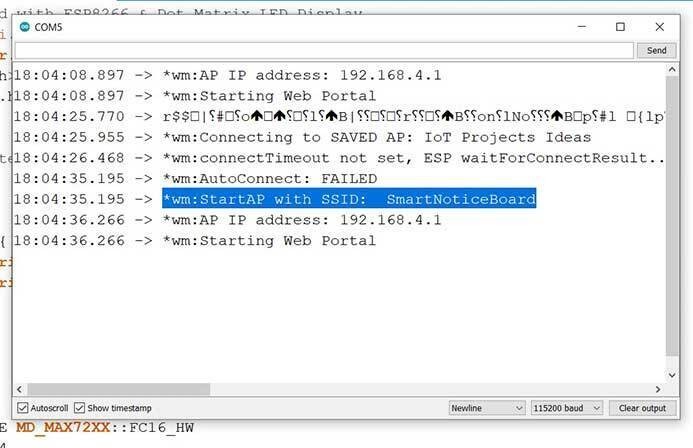

الآن دعونا نختبر طريقة عمل لوحة الإعلانات الذكية وعرضها، بعد تحميل الكود، يمكنك فتح الشاشة التسلسلية serial monitor، سوى ترى أن الاتصال فشل وتم إنشاء نقطة اتصال AP من قبل شريحة ESP8266
إنشاء نقطة اتصال AP

اذهب الى اعدادات wifi في جهازك وقم بالانصال بشبكة “SmartNoticeBoard“ سوف تظهر لك نافذة تسجيل دخول
SmartNoticeBoard

قم بالضغط على Configure wifi ومن ثم قم بضبط إعدادات شبكة الواي فاي (الاسم وكلمة المرور) وقم بالضغط على حفظ
Configure wifi
سوف تتصل ESP8266 بشبكة Wi-Fi وستعرض شاشة matrix LED عنوان IP بعد الاتصال بنجاح.
عنوان IP بعد الاتصال
يمكنك فتح عنوان IP من المتصفح على جهاز الكمبيوتر الخاص بك أو الهاتف المحمول المتصل بنفس شبكة WiFi، افتح متصفح الويب الخاص بك وأدخل عنوان IP.
فتح عنوان IP

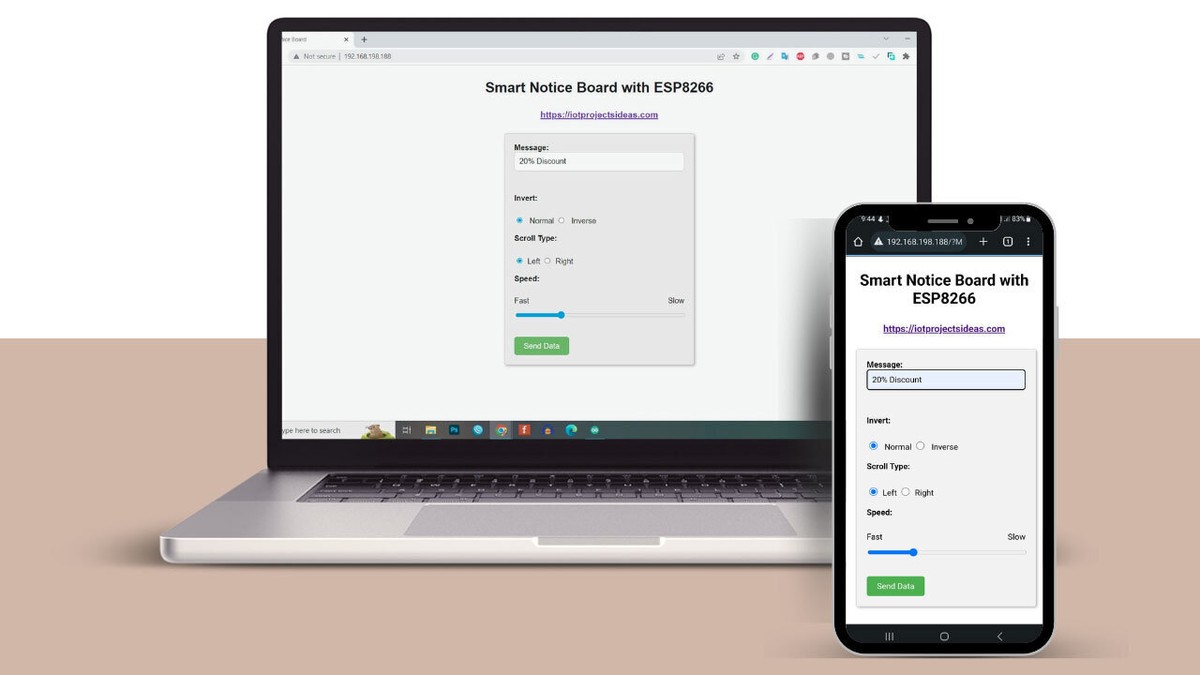

سيعرض المتصفح الصفحة التالية. من صفحة الويب، أدخل أي رسالة تريد عرضها على شاشة المصفوفة النقطية كإشعار ثم اضغط على زر الإرسال.
سوف تظهر شاشة dot matrix الرسالة في بضع ثوانٍ، يمكنك تغيير تأثير الحركة من اليسار إلى اليمين أو من اليمين إلى اليسار.، ويمكنك أيضًا تغيير سرعة الحركة وعكس حالة الشاشة.
تظهر شاشة dot matrix

مشاركات أقدم المقال التالي
لا يوجد تعليقات
أضف تعليق
عنوان التعليق
