الجهد والتيار والفرق بينهما

ما الجهد؟ وما التيار؟ وما الفرق بينهما؟

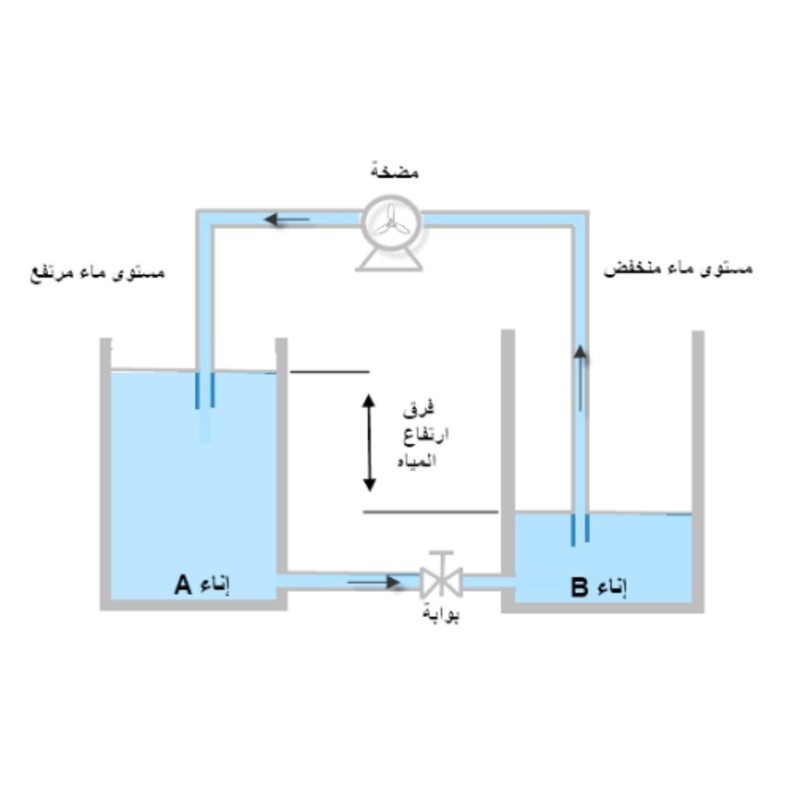

في الواقع، لا نستطيع التمييز بين الجهد والتيار حسيًا (أي عن طريق النظر أو اللمس على سبيل المثال) ولكن لكي نفهم الفرق بين الجهد والتيار نستطيع أن نستخدم مثالًا مشابهًا للفكرة، بفرض أن لدينا خزانًا من الماء ونريد أن نقوم بنقل هذه المياه إلى مكان مرتفع بالنسبة إلى الخزان، ماذا نفعل في هذه الحالة؟ في هذه الحالة نستخدم مضخة لنقل الماء.

يمكن تطبيق الفكرة ذاتها على الكهرباء، الجهد يمثل المضخة والتيار يمثل الماء والخزان يمثل منبع التغذية أو البطارية، وبالتالي فإن:

الجهد

هو القوة الدافعة للشحنات الكهربائية وواحدته هي (volt) ولتحديد القطبية يكون الخط الطويل هو القطب الموجب والخط القصير هو القطب السالب.

التيار

هو حركة الشحنات الكهربائية وواحدته هي الـ (ampere).

اتجاه التيار الكهربائي: هناك اختلاف صغير من حيث اتجاه التيار:

-  حيث الاتجاه العلمي أو الإلكتروني من القطب السالب إلى القطب الموجب.

- ولكن ما هو منتشر ومتعارف عليه (الاتجاه الاصطلاحي) هو الاتجاه من القطب الموجب إلى القطب السالب وهو المستخدم.

كيف يمكن قياس الجهد والتيار؟

قياس الجهد

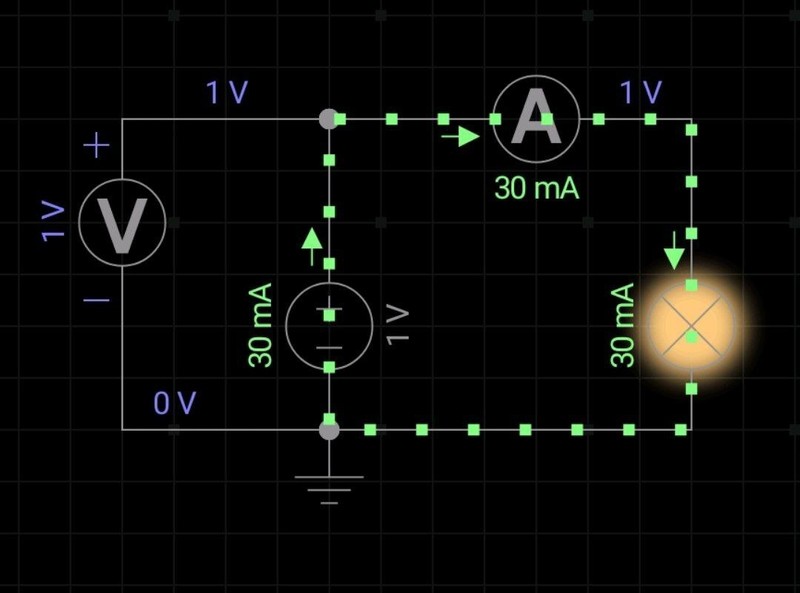

نقوم بوصل الملتيميتر (multimeter) على التفرع مع منبع التغذية أو البطارية المراد قياس الجهد بين طرفيها وفي حال عكس الأقطاب تظهر القيمة ذاتها ولكن بالسالب والتوصيل كما في الصورة المرفقة.

وصل التفرع

يقصد به وصل القطب الأول مع القطب الأول والقطب الثاني مع القطب الثاني (انظر إلى الصورة المرفقة في الاسفل).

قياس التيار

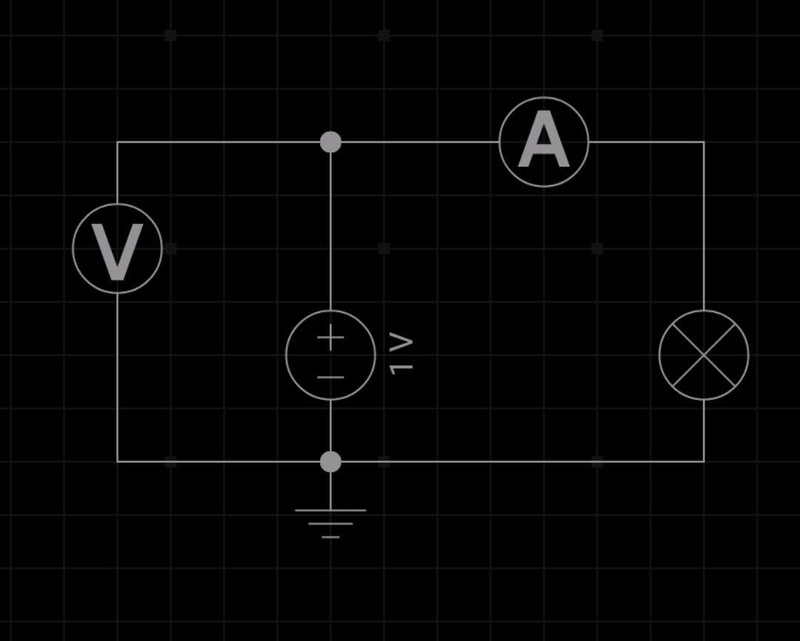

يوصل الملتيميتر (multimeter) على التسلسل في الدارة أو الفرع المراد قياس التيار المار فيه، وفي حال عكس الأقطاب سوف تظهر القيمة ذاتها ولكن بالسالب والتوصيل كما في الصورة المرفقة.

الوصل التسلسلي

يقصد به وصل القطب الأول مع نهاية العنصر الأول والقطب الثاني مع بداية العنصر الثاني (انظر إلى الصورة المرفقة في الاسفل).

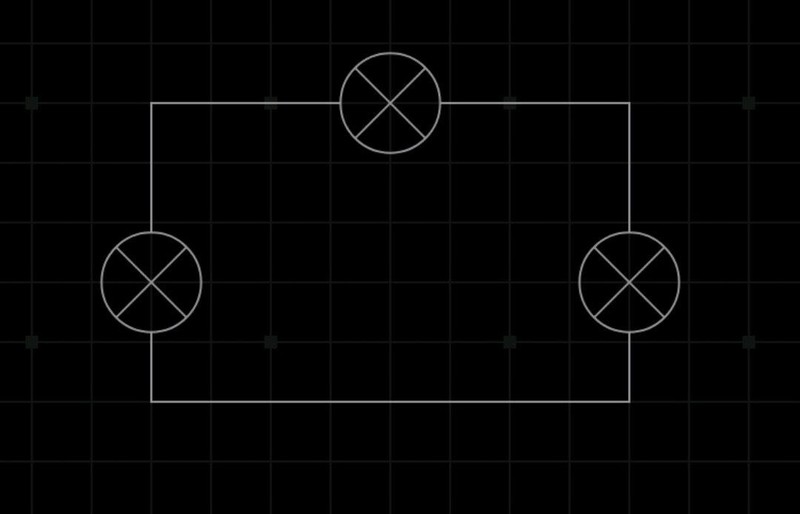

طريقة التوصيل التسلسلي
